Lecture 07 Machine-Level Programming III：Procedures
今天讨论的是 procedure -- 这是一个统一的术语 -- 可以是一个function, procedure, or an object-oriented programming a method.
我们讲述的过程虽然是基于x86硬件及其运行方式 -- 但也采取了一套被普遍承认的约定 -- ABI
what dose on in procedure?
在C中 也很复杂
第一个概念是 control -- 在我们的例子中 将展示一个过程P调用一个过程Q -- 在P中调用Q的时候 程序要以一种方式进入Q -- 当执行到它的退出点时 程序需要以某种方式回到P
并不是回到P的任何地方都可以 -- 必须恰好在P调用Q后的位置 -- 所以我们需要记录返回位置的信息
第二个问题是 data -- 怎么传输参数？
x必须以某种方式记录下来 使得在Q内 程序有权访问其信息
同样的 当Q想要返回一个值时 P也将用相同的方式利用该值 所以我们必须规定一些关于如何回传数据的约定
最后一点，在一个函数中可能有一些局部数据 -- 需要分配一些空间 -- 如何分配空间？ 如何确保正确分配？
在C语言中 我们需要确保返回的局部数据所分配的空间应该被释放掉
突然想起了 值传递的原理
Stack Structure
how do we pass control to a function?
stack
stack is just a region of the normal memory.
程序用栈来管理过程调用与返回的状态
在栈中 程序传递潜在信息 控制信息 和 数据 并分配本地数据
通过栈来调用 是因为 栈 符合过程调用和返回的整个想法的实质

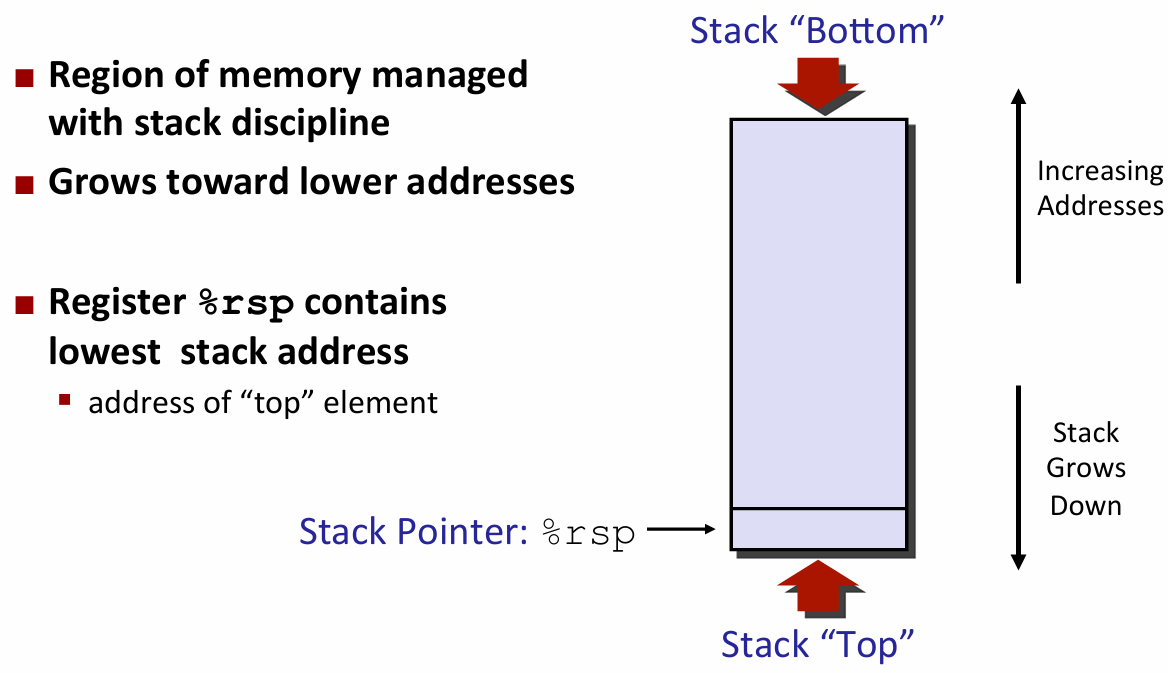

在x86中的栈
开始地址实际上是一个编号非常高的地址 当栈生长时 更多的数据分配给栈--通过递减栈指针来完成
栈指针只是一个常规指针 %rsp -- its value is the address of the current top of the stack
pushq Src
popq Src
只适用于8字节操作数
Passing Control

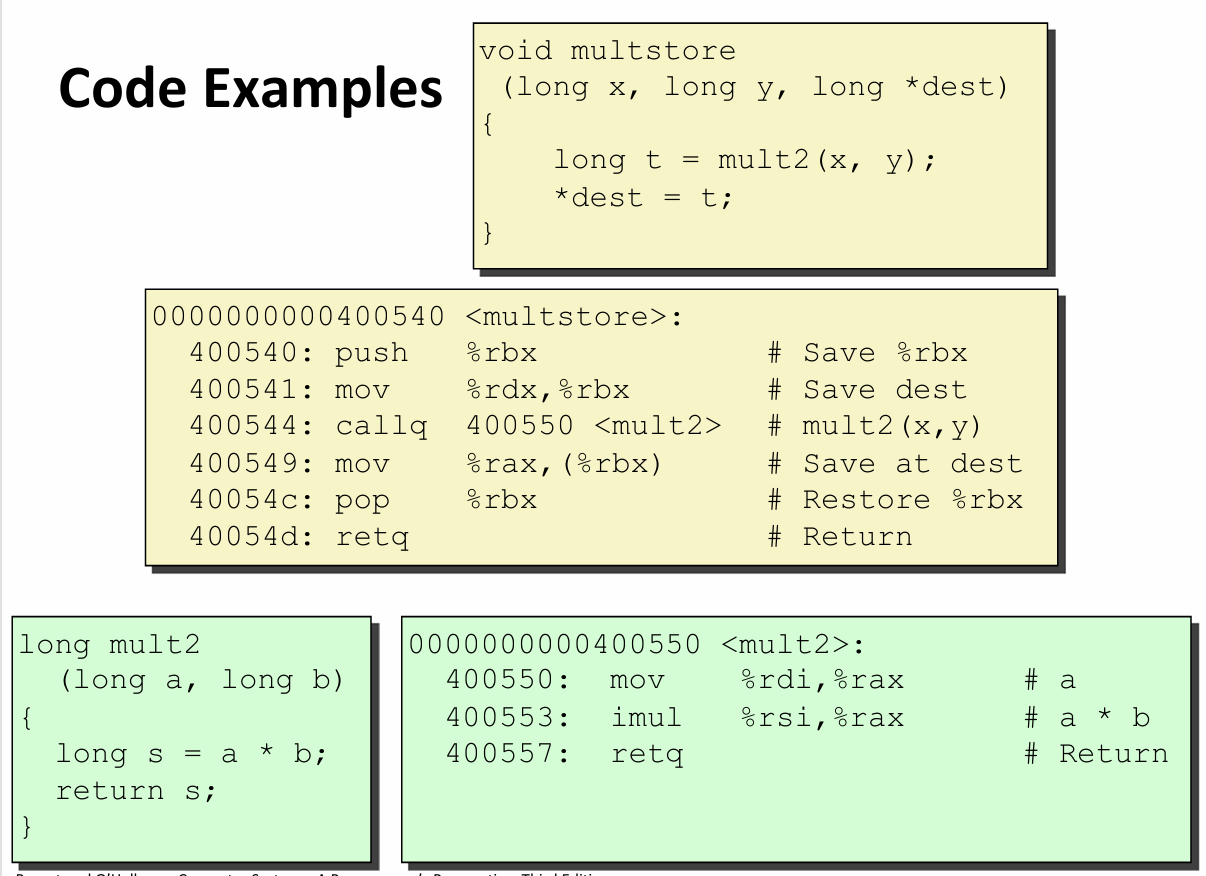

通过一个例子讲了procedure control flow(流程)
之所以用反汇编 -- 是因为能看见地址
procedure call: call label

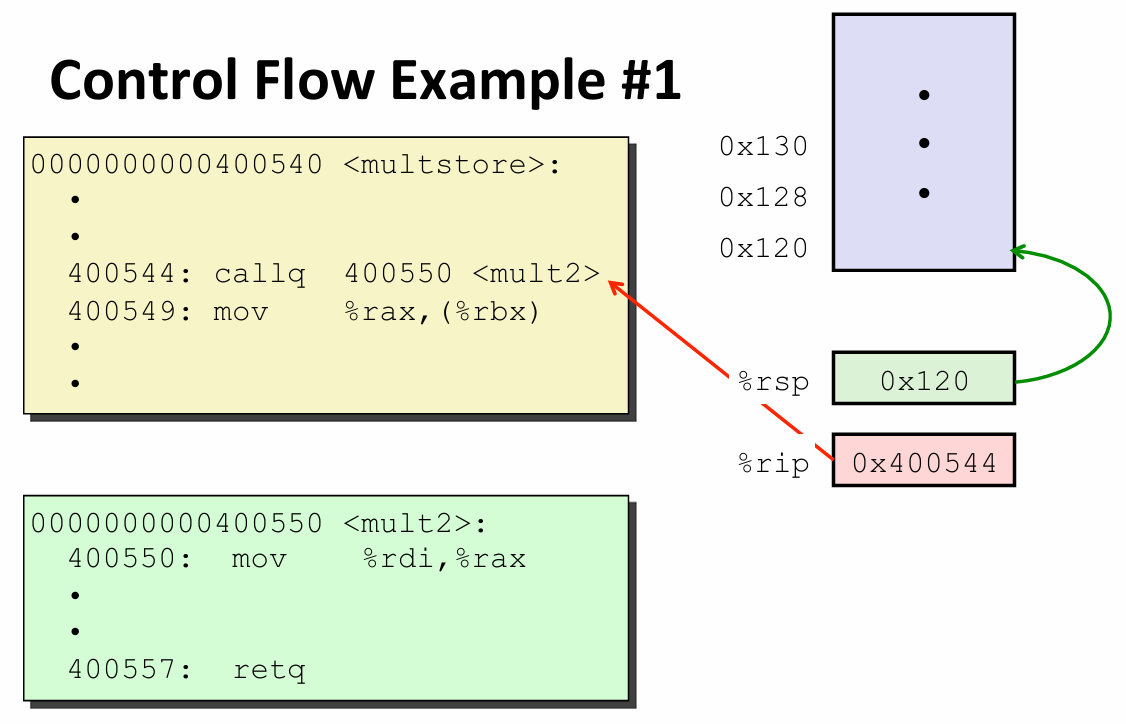

假设执行到了 callq 指令
这里我忘记了%rip寄存器的作用
%rip 寄存器，全称为 "Instruction Pointer"（指令指针），在x86-64架构中用于指向即将执行的下一条指令的位置。它存储了当前程序执行到的地址，即下一个将要执行的机器码指令的内存地址。
当处理器执行了一条指令 %rip的值会自动更新为下一条指令的地址 从而设置program counter 使得处理器知道接下来要执行哪些指令
call指令 其实在这里 干了两件事儿
第一件事儿是 改变了 %rip的值 使得 call label 能够jump到 label
第二件事儿是 将下一条指令的地址 在例子中就是400549 压入栈 -- %rsp也相应的要减小8
继续执行mult2这个函数

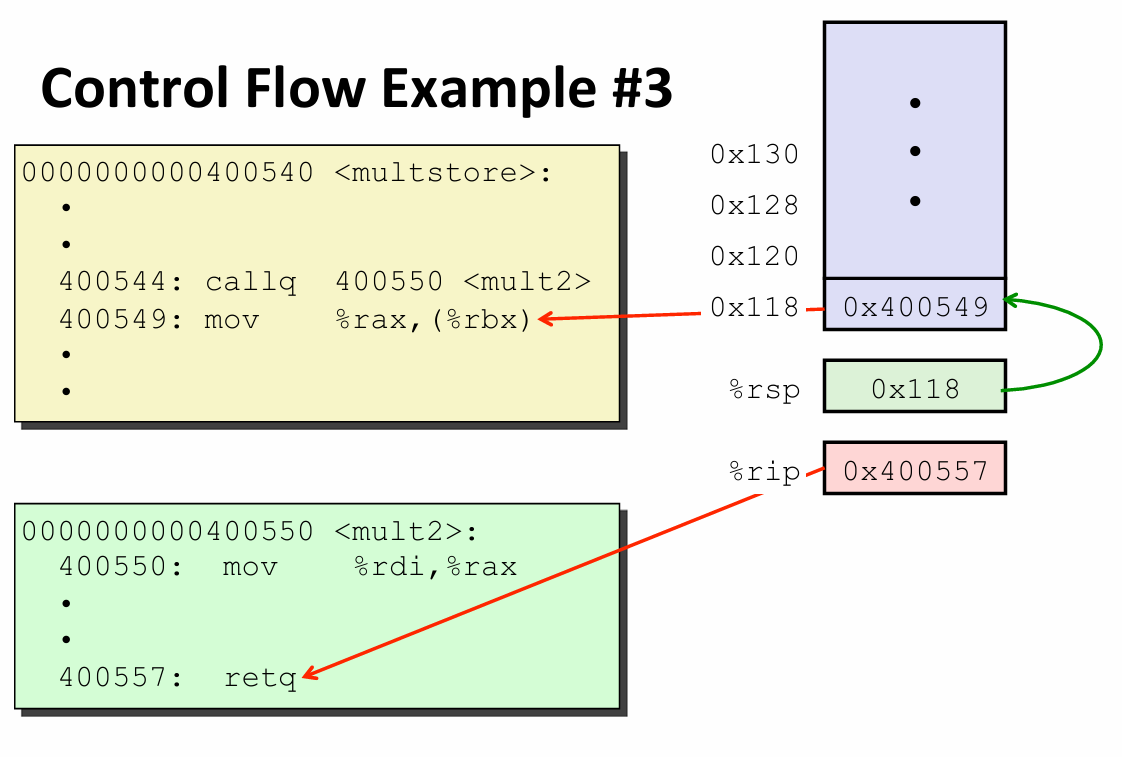

遇到 ret 或者retq 返回
pop出刚刚存的address
然后改变%rip 从而改变pc jump回来
注意 call和ret并不是procedure的全部 只是 控制部分
Passing Data
其实我们之前已经见到过一些 比如说参数传递

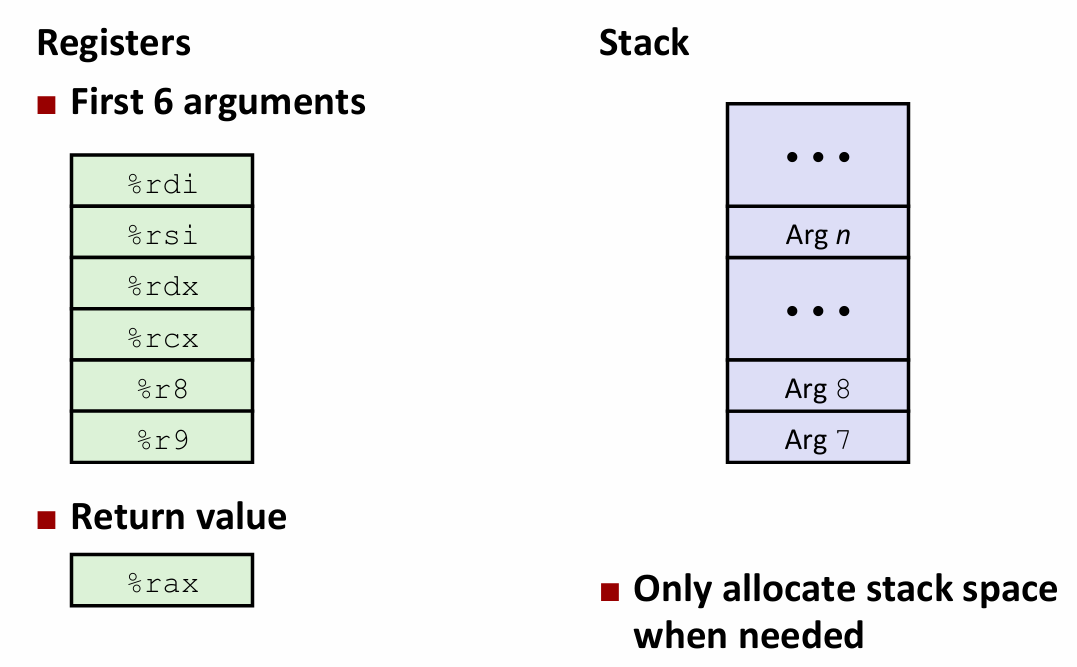

在ABI中 规定了 第几个参数传给哪个register 返回值传给哪个register
前6个参数要求放到这些寄存器中
这里的参数要求是正数或指针类型
浮点类型的参数是另外一组单独的寄存器来传递的
超过6个会放入stack中内存中
Managing local data
用到一些本地数据 怎么办？
如果不能保存在rigister 放入栈帧

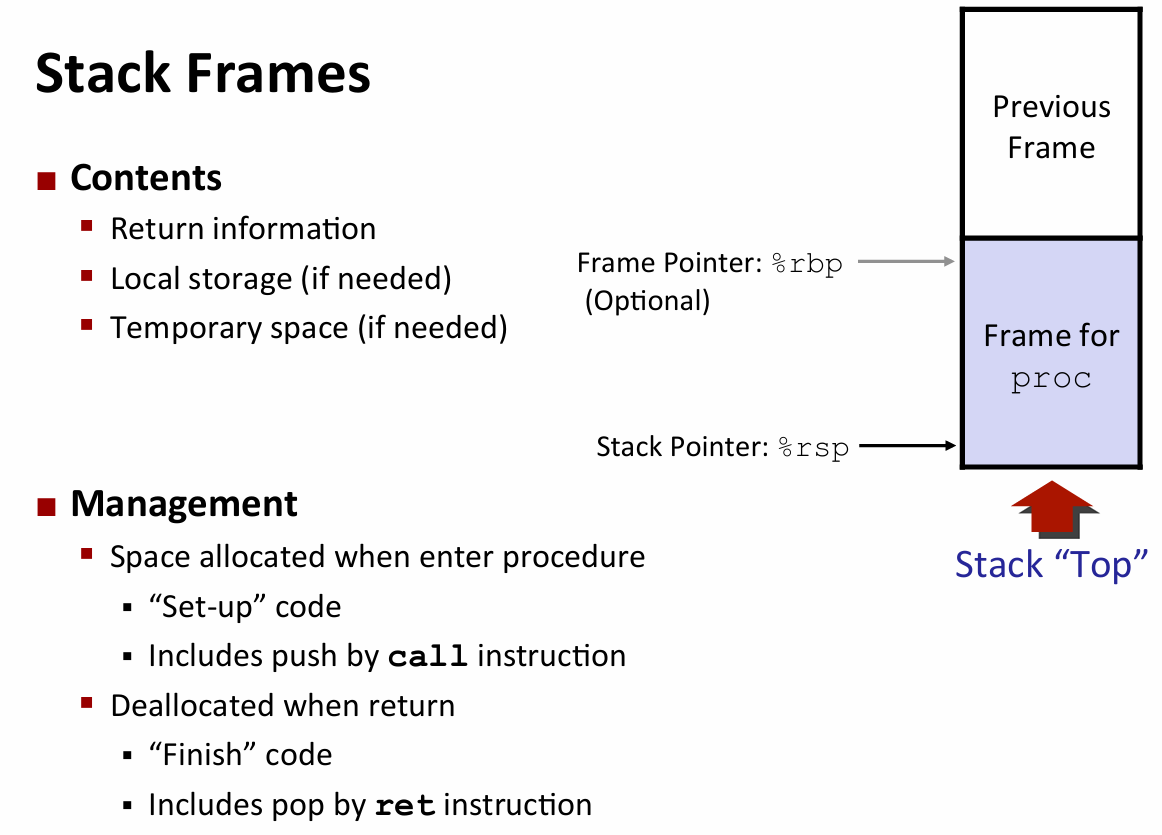

引入了一个概念 叫 stack frame (栈帧)
在递归函数时 每个函数调用都会创建一个新的“实例” -- 实例 指的是函数的一次单独的执行过程
每个实例的状态， 这里涉及到状态，在NJU的Operating System中当时学到了一个everything is static machine的观点 -- 每个实例的状态会包括 参数arguments 局部变量local variables，返回指针 return pointer
而这些所有的实例和状态 会被存储在栈帧中
当调用一个函数的时候 我们认为无论在代码中还有多少其他函数 在这一时刻都被冻结了 也就是说 只有一个函数在运行 假设我们使用的是单线程的运行模型 那么我们事实上可以再栈上分配当前函数需要的任意多的空间 当函数返回时 不需要保留有关该函数和状态的任何信息
在栈中 我们需要为每个调用且未返回的过程 保留一个栈帧
一个栈帧由两个指针界定 一个%rsp 栈顶指针 另一个是%rbp基指针
但是%rbp是一个可选指针 特别是我们后面看到的代码中一般都不用rbp

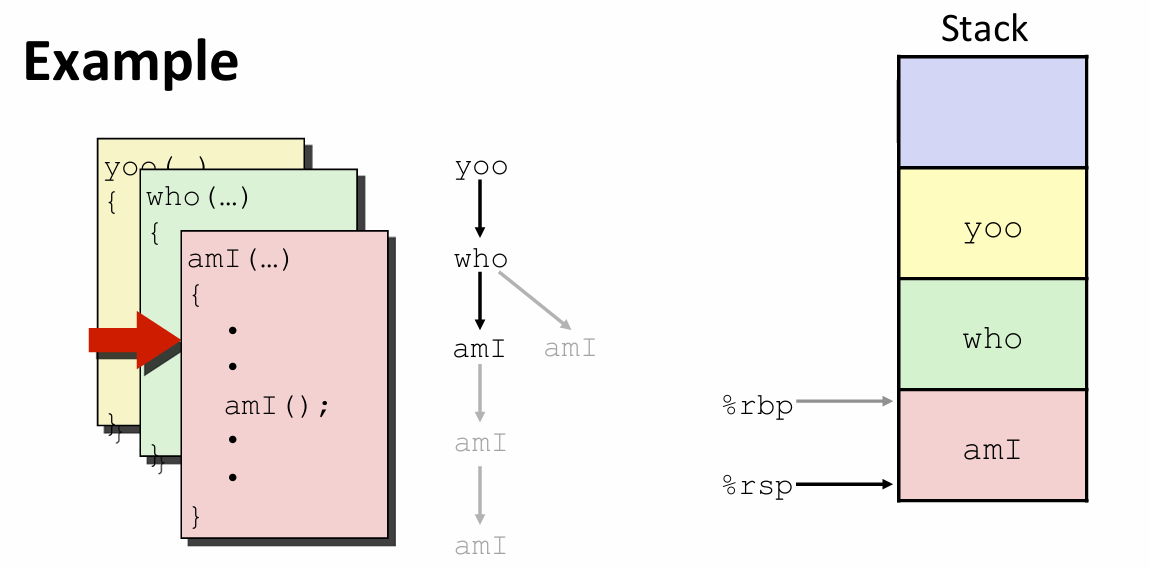

example yoo who amI
递归性能不好的一个原因就是 不断深入 占用空间越来越多
很多系统限制了栈的最大深度 所以 可能会崩溃
好处是 形成了深层递归时 每一层都有 由自己管理的局部状态

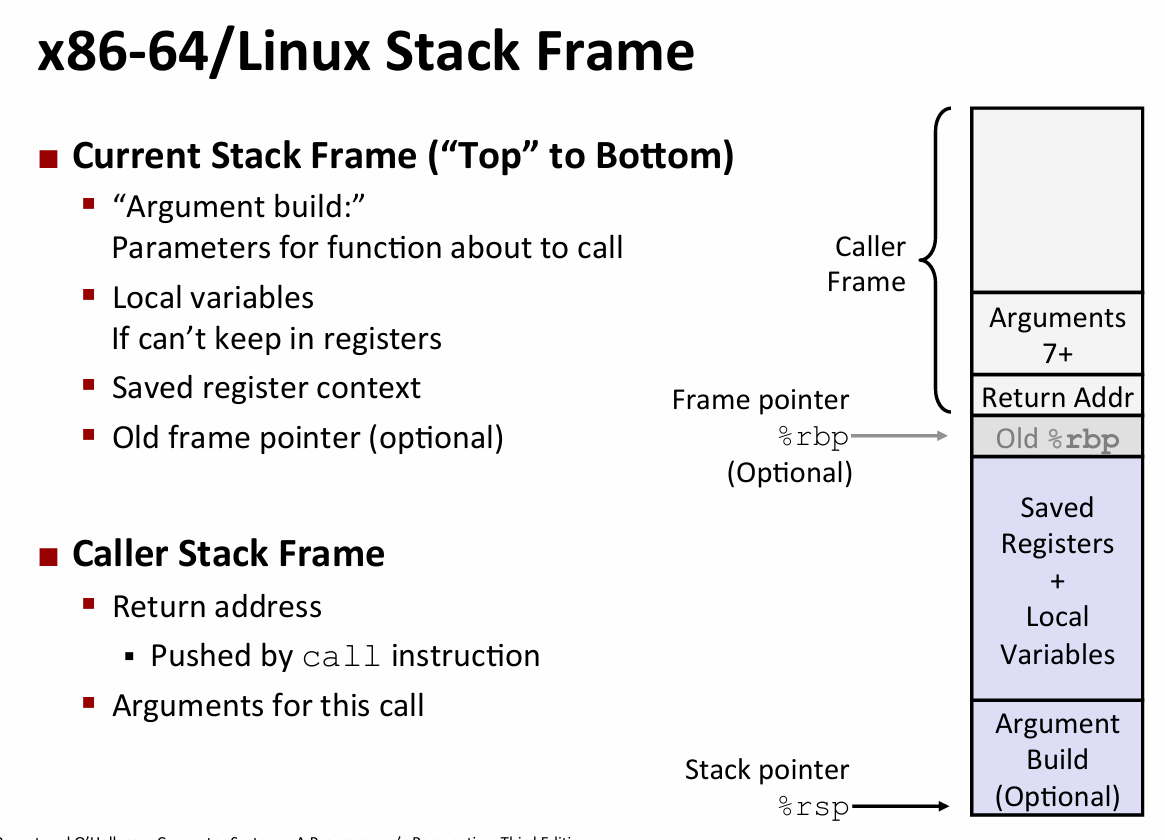

Linux Stack Frame
事实上系统中的satck frame应该是这样的
现在要把前面讲的Passing Control, Passing data都混进来
界面上面的 caller frame -- 调用者栈帧
调用者栈帧 还存了一些arguments 这些arguments是超过第七个参数 才存在栈中 这是传递给被调用者的参数
return address 就是前面在passing control中提到的 返回的时候 调到的下一条要执行的指令的那个地址
下面这部分叫current stack frame 当前栈帧 也是被调用者栈帧
如果用了%rbp的话 会存old %rbp的值 使得返回的时候 可以跳回去
local variables 如果 不能保存在register，就会保存在栈帧中
除此之外还会保存一些上下文 -- 以便在返回时恢复
example
这个例子是一个call_incr函数 调用了incr函数

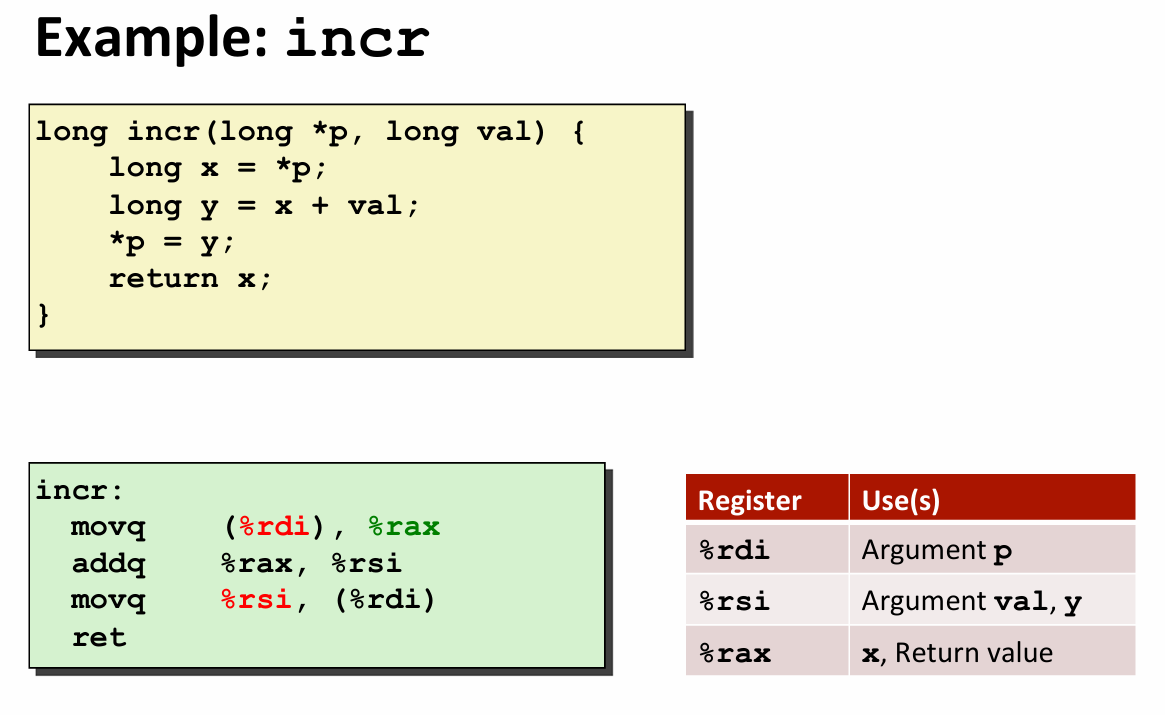

这里先分析一下incr函数 incr函数一个很有意思的地方是 参数是一个指针类型
换句话说 p事实上是一个地址 而这一串地址会被放入rdi寄存器
val被放入%rsi寄存器
函数执行过程 很好理解

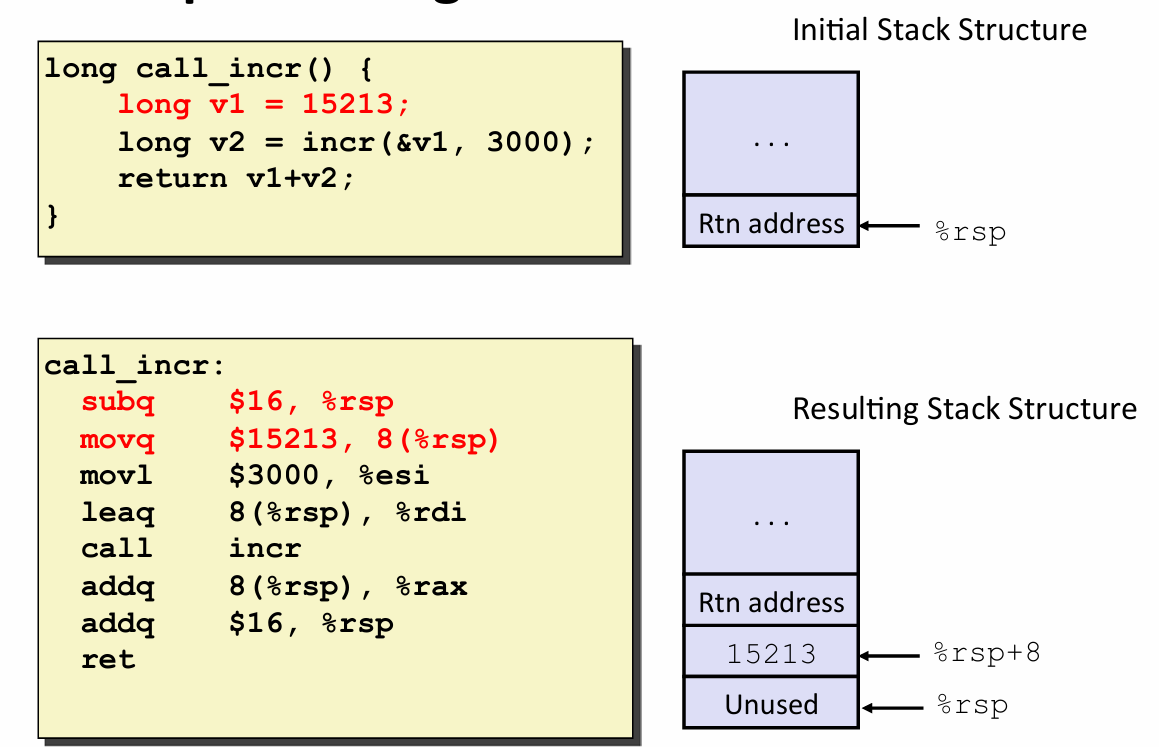

call_incr函数 一个很重要的地方是 一上来要准备参数
这里要注意 v1 不是放到register 或者说不只是放到register中 因为register中没有地址 下面incr函数我们要传入的是一个地址
所以我们要在栈中申请空间放15213
subq $16, %rsp 这里要注意的有两个点
其一是 rsp是减小的 其二是 事实上开的空间往往比要存的东西大 -- 因为内存具有某种对齐机制
movq $15213, 8(%rsp) 8(%rsp)表示的是相对于栈指针寄存器（%rsp）当前值的一个偏移量。
这里是先改变的rsp 后放入的

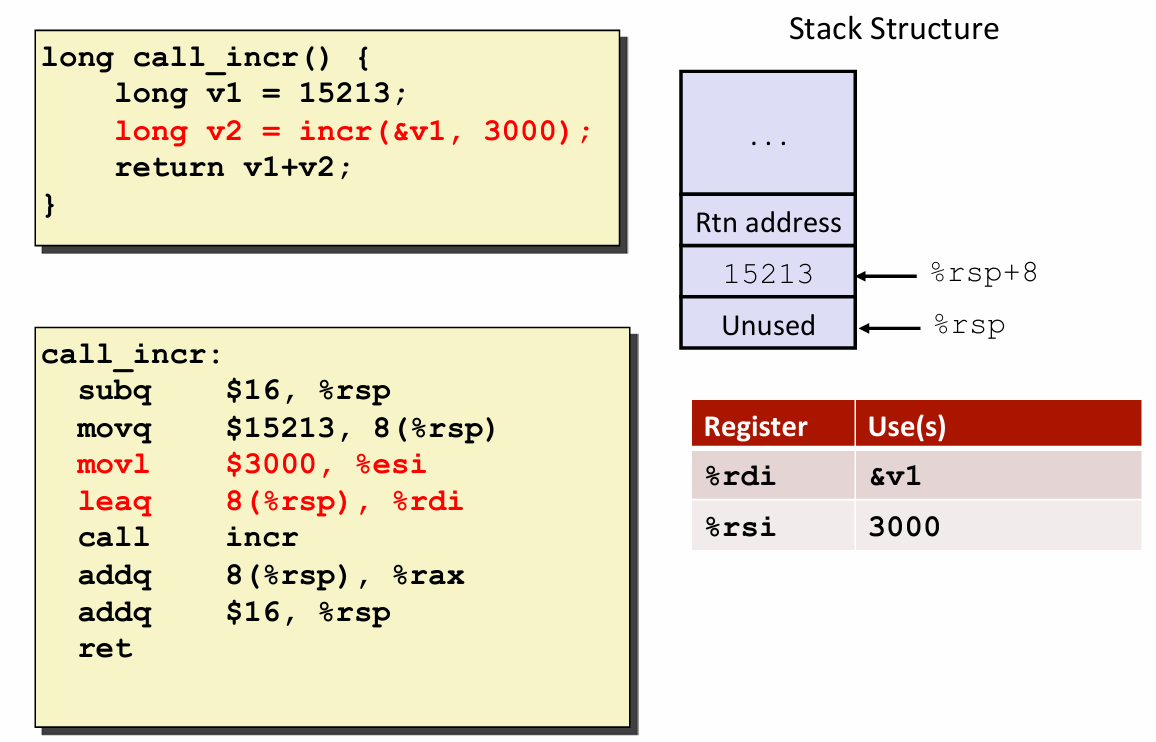

后面两句完成了函数参数的构造
这里注意movl $3000, %esi 只设置了低32位 高32位自动设为0
编译器喜欢这么干的原因是movel比moveq少一个字节
后面就是把incr的计算结果压入栈中 然后 移入rax寄存器 后 再运算返回

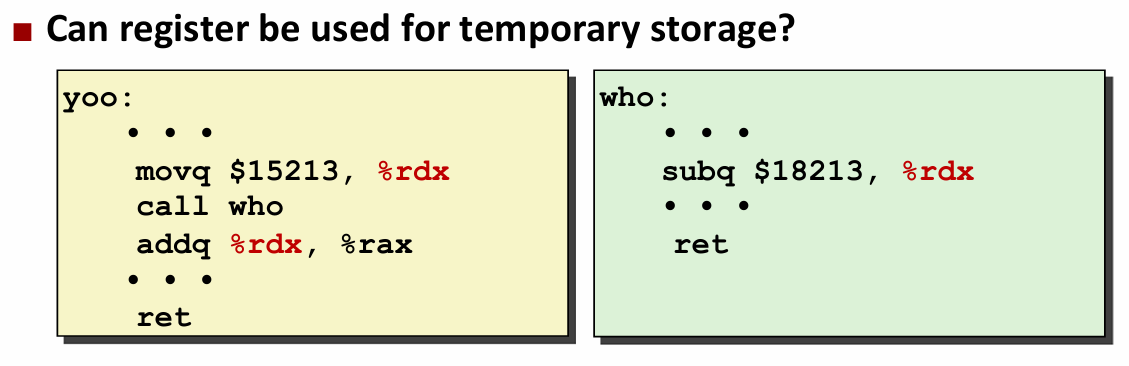

Register Saving Conversation
caller---callee
答案是rdx会被覆盖
所以会有一些约定

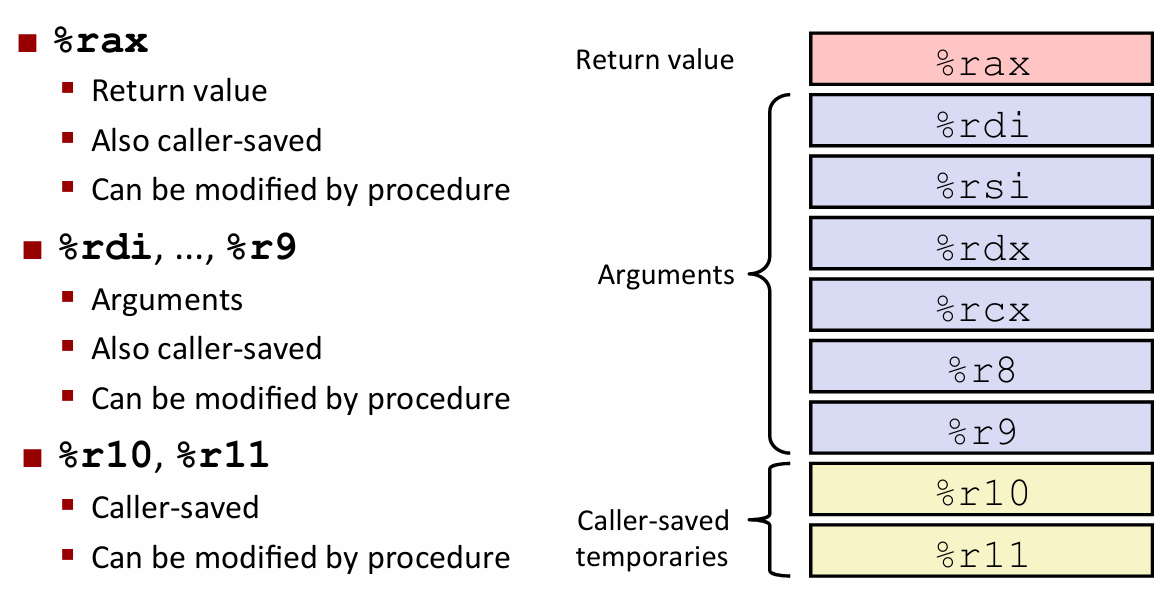

caller saved 调用者保存 --提前保存旧rdx的值
callee saved 被调用者保护 -- 所有函数之间的约定 如果某个函数想要更改某个寄存器 他需要做的是先把它存储起来 放入栈中 然后返回之前 恢复到原来的状态

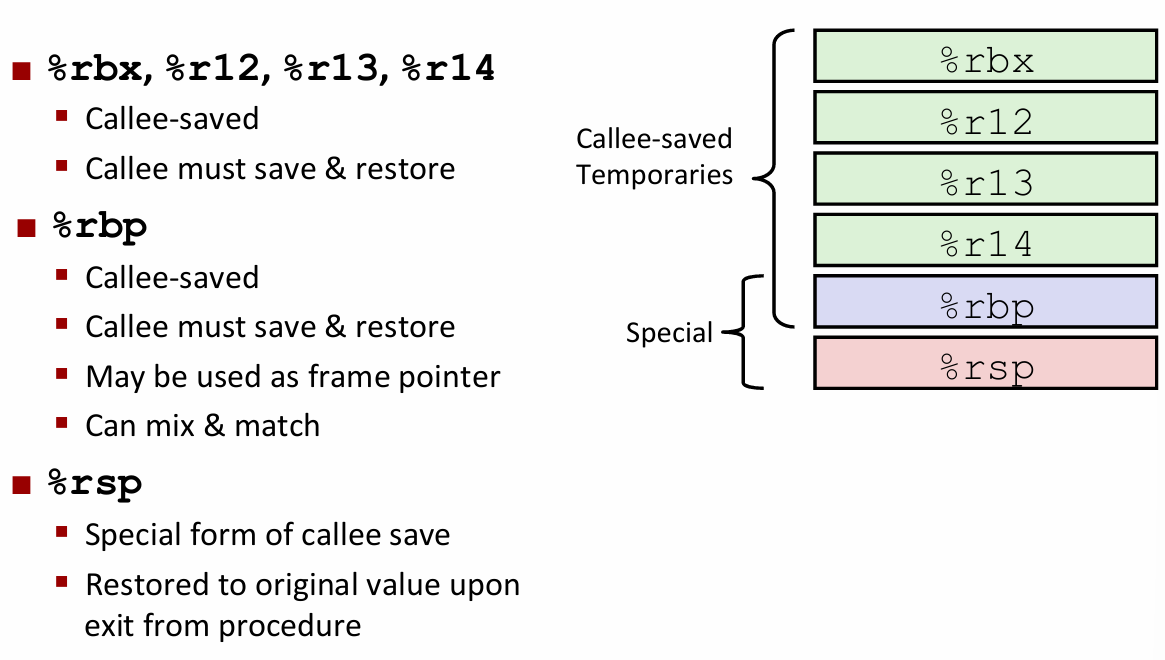

rbp比较特殊 如果不作为 基值存储器的时候 会作为callee-saved temporary
最微妙的是 他俩可以混合起来一起工作呃呃

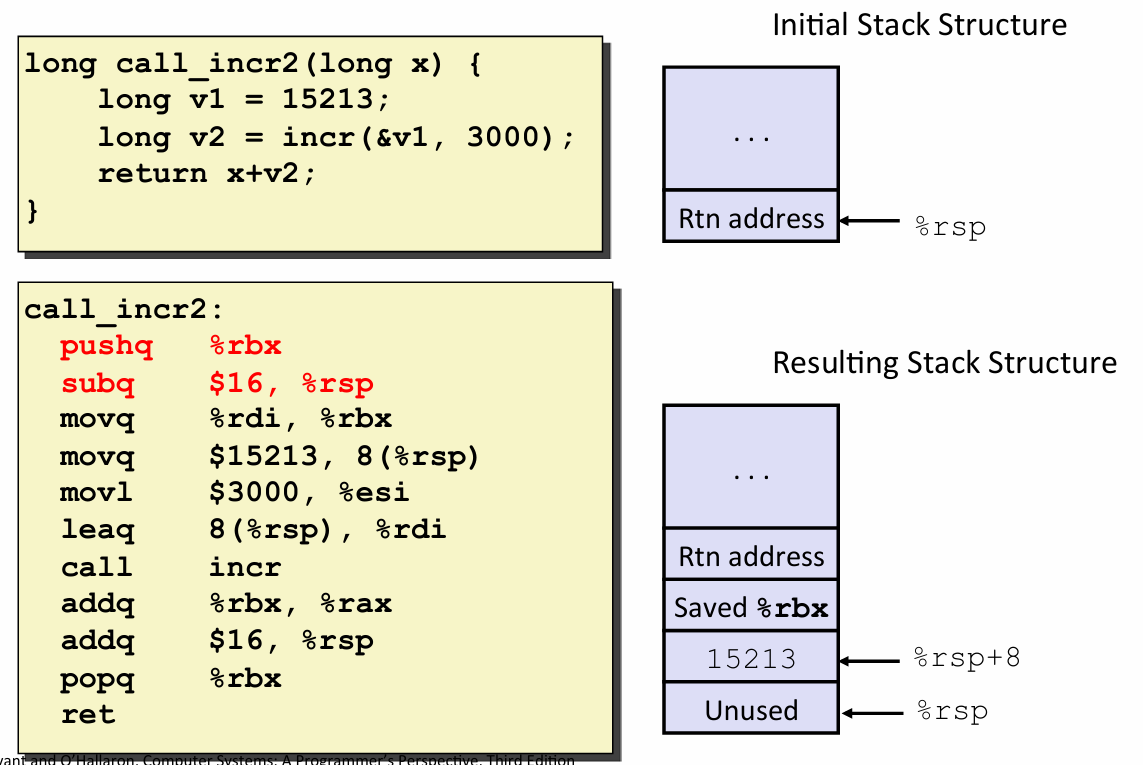

call-saved example
要把x放到rdi存起来 因为返回的时候还要用到 这就是所谓的 call-saved storage
Illustration of Recursion
put all of them together

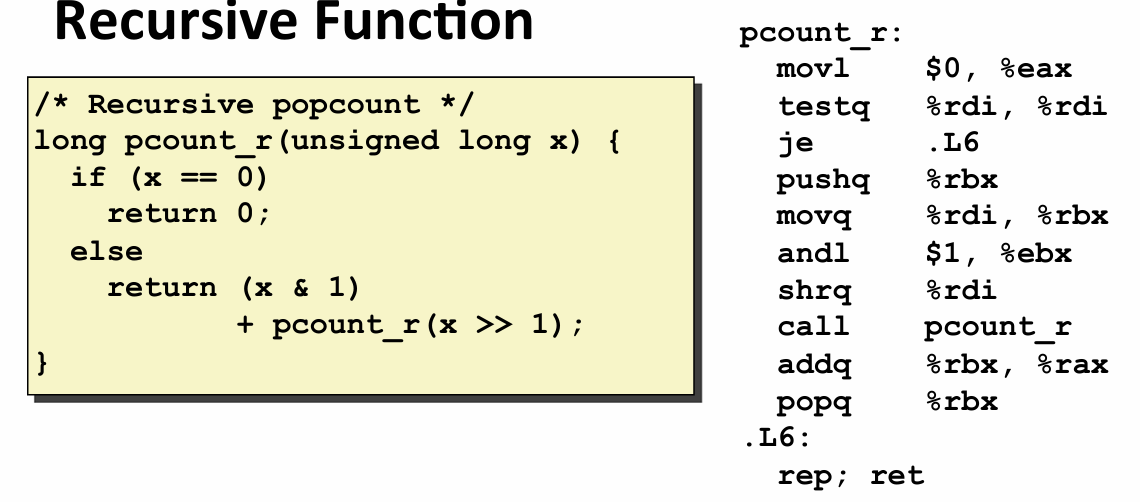

look some example of recursion
还是 之前统计 二进制中1的个数 -- 只不过这次是递归函数
